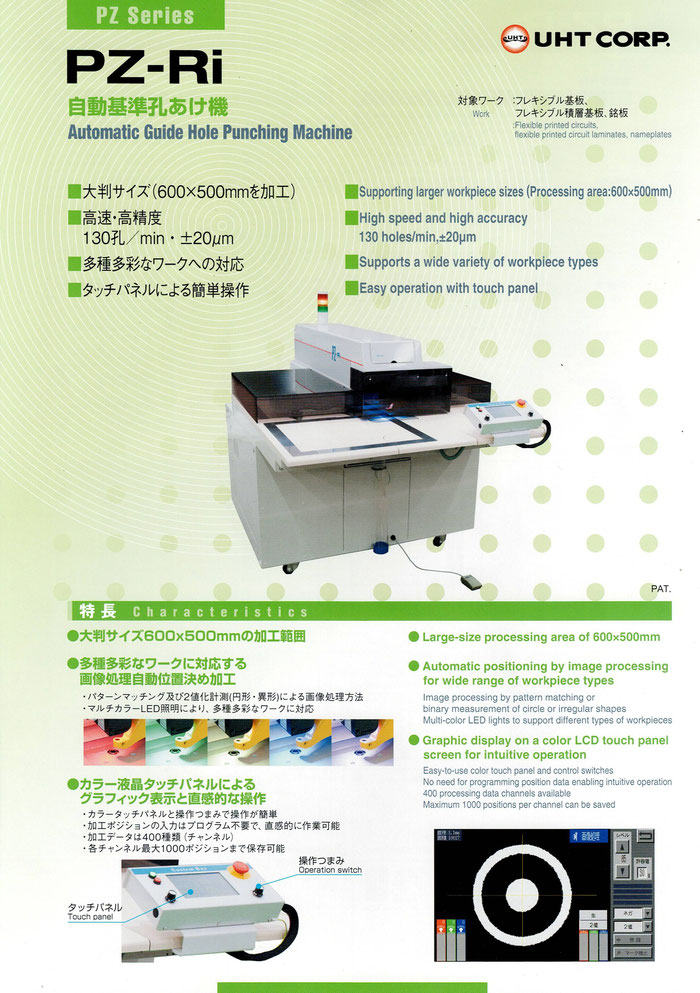

PZ-Ri

フレキシブル基板・銘板基準穴自動パンチング機

特長

・600X500の大判サイズ加工可能

・130穴/minの高速加工

・±20μmの高精度加工

仕様

使用用途　　　　：フレキシブル基板、フレキシブル積層基板、銘板のプレス基準穴明け

ワーク厚　　　　：MAX1.0mm　FPC材及びアルミ等（パンチ径及びワーク材質による）

加工範囲　　　　：MAX　X軸600×Y軸500mm

パンチ径　　　　：φ0.6～6.0mm（OPφ6.49まで）

加工精度　　　　：±20μm

加工速度　　　　：130穴/min(20mmピッチ移動での画像処理加工時）

パンチ能力　　　：MAX 2500N　　　　　

画像表示部　　　：5.5型TFT液晶

認識マークサイズ：φ0.6～3.0mm

画像処理　　　　：二値化による重心検出 / パターンマッチング　　　　　

カメラ視野範囲　：生画像　5×4mm　二値化画像　4.5×3.5mm

照明　　　　　　：マルチカラーLED（上・下）

制御装置　　　　：UHT製コントローラー

操作盤　　　　　：カラータッチパネルによる操作と操作つまみによる運用

入力方式　　　　：ティーチングプレイバック方式

記憶容量　　　　：400CH（1000穴/CH）

編集機能　　　　：削除・図形複写・変更・原点補正・リピート

電源　　　　　　：AC200V

エアー源　　　　：0.5Mpa(クリーンエア）

機械寸法　　　　：W1330xD1760xH1285mm

機械重量　　　　：約450kg

使用環境（温度）：10～35℃

使用環境（湿度）：40～60％（非結露）
