NEW スマートシャー

コンパクトで安全性の高いシャーリングマシンです

●フルカバーにより安全を確保

●コンパクトで省スペース

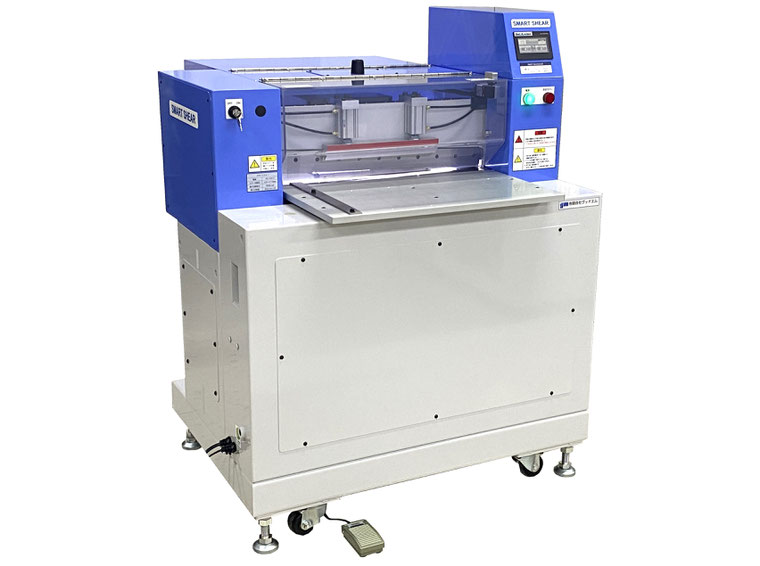

シャーリングマシン スマートシャー2000

スマートシャー製品紹介






安全カバーにより切断部に指が入らない構造


フルカバーにより安全性を確保。

安全カバーを開くと安全スイッチが働き

機械は動作しない安心設計です。





切断部を真上から見ることができます。


      トータルカウンター機能付き





オプション

・ワーク押さえ

・バキュームテーブル

・フロントゲージテーブル(手前側当て)

・ワーク受け(薄材垂れ対策)

・スマートバッグゲージ



  バキュームテーブル(オプション)

ワークを吸着して切断時のズレを軽減します。



    ワーク押さえ(オプション)

フロントゲージテーブル

目盛付き(オプション)

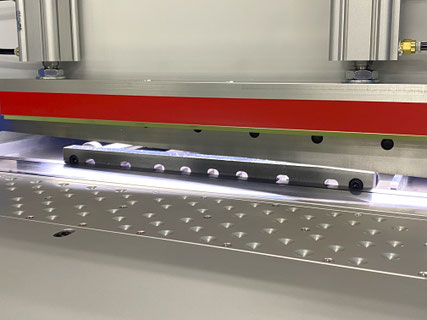

スマートバックゲージ 切断寸法設定機能付き(オプション)

シャーリングマシン スマートシャー2000 バックゲージ




1mm~220mmの範囲で切断寸法を設定できます。

安定した切断寸法




寸法切りの自動化等、お客様の様々な要望に対応いたします。

※自動寸法送り・ローラー排出機能付きの特別仕様です。


スマートシャー



最大切断幅:600mm

駆動方式:エアー駆動 0.5MPa以上(クリーンエアー)

電源:AC100V(20W/0.5A)

機械寸法:H960xD695(D1083 ※バックゲージ有りの場合)xH982

機械重量:430kg

テーブル面高さ:標準仕様 720mm(オプション830mm・930mm)

騒音値:71dB(材料に応じて変化有り)

定格出力:210W

オプション:バキュームテーブル・ワーク押え・フロントゲージテーブル(目盛り付き)

      スマートシャーバックゲージ(電動)薄物材対応ワーク受けテーブル
